一、QJQ5型振動器特點：
1、在空間任意方向安裝使用。
2、在管路上加節流閥可調頻。
3、使用方便，只需用一根通氣管即可。
4、壽命長。
5、外殼分為：鋁合金和不銹鋼兩種材質，活塞均為鉛青銅。

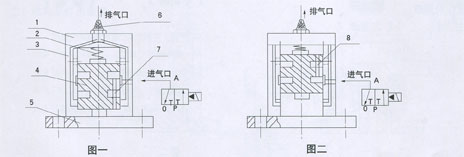

二、QJQ5型振動器結構及作用原理：
打開二位三通電磁閥，高壓氣體P通過氣道7在推活塞上行，活塞上腔氣體經排氣口擠壓出去，當活塞上行到上端，通氣口8打開，此時即為自動換向，高壓氣體通過氣道8進入活塞上腔，活塞下行，活塞下腔氣體由排氣口擠壓出去，活塞下之終端，第一循環結束，第二循環開始，依次不斷的往復循環，使振器產生平動和晃動，從而產生振動力。由于活塞兩端有背壓，無沖擊。
三、QJQ5型振動器技術性能參數：
| 振動器型號 | L | Φ1 | Φ2 | Φ3 | 進氣口M |
| QJQ5-32 | 125 | 100 | 84 | 10 | G1/8″ |
| QJQ5-40 | 152 | 110 | 92 | 10 | G1/8″ |
| QJQ5-50 | 153 | 122 | 104 | 10 | G1/8″ |
| QJQ5-60 | 165 | 142 | 122 | 12 | G1/4″ |
| QJQ5-70 | 165 | 156 | 134 | 12 | G1/4″ |
| 振動器型號 | 振動力（N） | 頻率 Hz | 耗氣量(L/min) | 噪音 (dB) | 使用溫度℃ | 重量(千克) | ||
| 0.3Mpa | 0.4 Mpa | 0.6 Mpa | ||||||
| QJQ5-32 | 382 | 680 | 780 | 10-60 | 178 | 50 | -10～70 | 1.5 |
| QJQ5-40 | 593 | 832 | 1012 | 10-50 | 189 | 60 | -10～70 | 2 |
| QJQ5-50 | 683 | 1010 | 1123 | 10-40 | 240 | 65 | -10～70 | 2.75 |
| QJQ5-60 | 859 | 1143 | 1623 | 10-30 | 272 | 65 | -10～70 | 3.8 |
| QJQ5-70 | 952 | 1765 | 1827 | 10-25 | 290 | 65 | -10～70 | 4.5 |
四、QJQ5型振動器主要用途：
要求振動力要大，而對作業環境差，如污染、水份沖刷等情況下，選擇此振動器最佳，具有防銹、防灰塵、防水等功能，材料為鋁合金。
