一、QJQ4型振動器特點：
1、在空間任意方向安裝使用。
2、在管路上加節流閥可調頻。
3、使用方便，只需用一根通氣管即可。
4、無油潤滑。
5、壽命長。
6、材質為特殊鑄鐵和不銹鋼。

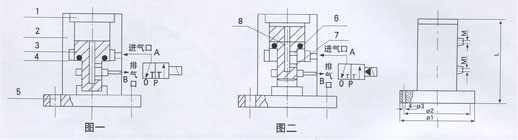

二、 QJQ4型振動器結構及作用原理：
打開二位三通電磁閥(常通或常閉)，高壓氣體P推活塞上行，活塞上腔氣體通過排氣口B排出，當活塞上行到上端，通氣孔6打開，此時即為自動換向，高壓氣體通過氣道8進入活塞上腔，活塞下行，活塞下腔氣體由排氣口B排出，活塞下之終端，第一循環結束，第二循環開始，依次不斷地往復循環，使振器產生平動和晃動，從而產生振動力，由于活塞兩端有背壓，無沖擊。
三、 QJQ4型振動器技術性能參數：
| 振動器型 號 | L | Φ1 | Φ2 | Φ3 | 進氣口M | 排氣口M1 |
| QJQ4-32 | 140 | 78 | 64 | 8 | G1/8" | G1/8" |
| QJQ4-38 | 140 | 88 | 74 | 8 | G1/8" | G1/8" |
| QJQ4-46 | 140 | 96 | 82 | 10 | G1/4" | G1/4" |
| QJQ4-54 | 140 | 108 | 94 | 10 | G1/4" | G1/4" |
| QJQ4-68 | 140 | 128 | 108 | 14 | G1/4" | G1/4" |
| QJQ4-76 | 140 | 136 | 116 | 14 | G1/4" | G1/4" |
| QJQ4-88 | 140 | 146 | 138 | 14 | G1/4" | G1/4" |
| QJQ4-123 | 137 | 193 | 170 | 14 | G1/4" | G1/4" |
| 振動器型 號 | 振動力（N） | 頻率 Hz | 耗氣量（L/Min） | 噪音（dB） | 使用溫度C° | 重量 Kg | ||
| 0.3Mpa | 0.4Mpa | 0.6Mpa | ||||||
| QJQ4-32 | 138 | 450 | 543 | 3-30 | 178 | 40 | -10～70 | 1.3 |
| QJQ4-38 | 192 | 683 | 720 | 3-30 | 189 | 50 | -10～70 | 2.6 |
| QJQ4-46 | 200 | 732 | 826 | 3-30 | 232 | 55 | -10～70 | 3 |
| QJQ4-54 | 323 | 820 | 983 | 3-24 | 250 | 60 | -10-70 | 4.2 |
| QJQ4-68 | 428 | 938 | 1128 | 3-24 | 263 | 60 | -10～70 | 5.8 |
| QJQ4-76 | 530 | 1032 | 1340 | 3-24 | 340 | 65 | -10～70 | 6.5 |
| QJQ4-88 | 610 | 1100 | 1450 | 3-20 | 440 | 65 | -10～70 | 7.2 |
| QJQ4-123 | 700 | 1180 | 1560 | 3-20 | 560 | 70 | -10～70 | 8.3 |
四、QJQ4型振動器主要用途：
由于噪音低，無油潤滑等特點被制藥食品企業看好，用來解決堵塞、下料不暢通的料倉或通道，振動力相對Q3型略小些。從材料上分兩種：碳鋼和不銹鋼。
