1、特點及用途：

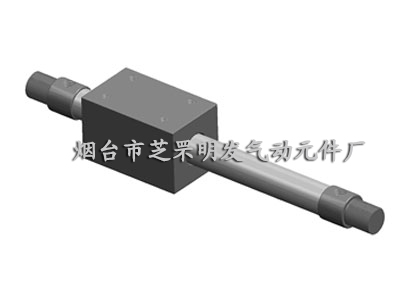

CWC磁性無桿氣缸是通過活塞上的內置磁環和缸筒外外置磁環的徑向磁力傳遞功率而帶動負載。它除了無桿氣缸占地面積小的特點外，還具有重量輕的特點。特別適用于行程范圍大，而受到空間限制的場合，且能在雜質少、腐蝕性低的液體中使用。負載車材料為鋁合金。
2、安裝使用說明：
要在工作氣壓(0.2Mpa~0.7Mpa)、工作溫度(5°C~80°C)與額定輸出力范圍內使用，以免減少使用壽命。
壓縮空氣中含有水分和雜質，會造成管路及配件、氣缸銹蝕，需要經過三聯件(過濾器、調壓閥、油霧器)，然后供給到氣缸。
需要高速運行時，不應安裝節流閥。

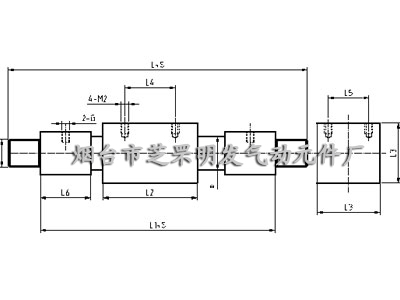

3、外形圖：
4、尺寸參數：
|
缸徑 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
Φ |
安裝螺紋M1 |
M2 |
進氣口G |
|
20 |
236 |
194 |
82 |
50 |
51 |
30 |
33 |
21.5 |
18×1.5 |
M6深8 |
1/8" |
|
25 |
236 |
194 |
82 |
55 |
51 |
35 |
33 |
26.5 |
20×1.5 |
M6深8 |
1/8" |
|
32 |
254 |
212 |
102 |
65 |
51 |
45 |
37 |
33.6 |
24×1.5 |
M6深8 |
1/8" |
|
40 |
274 |
232 |
102 |
80 |
65 |
50 |
37 |
41.5 |
30×1.5 |
M6深8 |
1/4" |
|
50 |
288 |
246 |
102 |
90 |
65 |
65 |
37 |
53 |
42×1.5 |
M8深12 |
1/4" |
|
63 |
288 |
246 |
102 |
105 |
65 |
80 |
37 |
66 |
52×1.5 |
M8深12 |
1/4" |
5、技術參數：
工作氣壓0.2～0.7Mpa，環境溫度5～80°C
|
缸徑 (mm) |
行程范圍 (mm) |
輸出力 (N) |
空載運動速度(mm/s) |
|
0.2 MPa |
0.4 MPa |
0.6 MPa |
0.2 MPa |
0.4 MPa |
0.6 MPa |
|
20 |
1-1000 |
62 |
125 |
188 |
600 |
800 |
1000 |
|
25 |
1-1000 |
98 |
196 |
294 |
600 |
700 |
900 |
|
32 |
1-2000 |
160 |
321 |
482 |
600 |
650 |
850 |
|
40 |
1-2500 |
251 |
502 |
753 |
550 |
600 |
800 |
|
50 |
1-2700 |
392 |
785 |
1177 |
550 |
600 |
750 |
|
63 |
1-2700 |
623 |
1246 |
1869 |
550 |
550 |
700 |
