一、特點及用途
各型號均可安裝防轉板做成CWCY系列磁性防轉氣缸，可防止負載車沿氣缸轉動。 此型號下安裝尺寸L1均增加6mm。

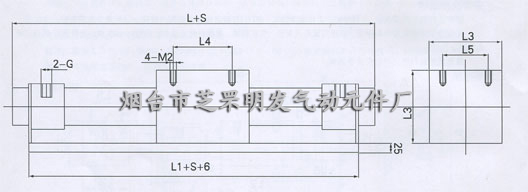

二、外形圖
三、尺寸參數
| 缸徑 | L | L1 | L2 | L3 | L4 | L5 | L6 | Φ | 安裝螺紋M1 | M2 | 進氣口G |
| 20 | 236 | 194 | 82 | 50 | 51 | 30 | 33 | 21.5 | 18*1.5 | M6深8 | 1/8" |
| 25 | 236 | 194 | 82 | 55 | 51 | 35 | 33 | 26.5 | 20*1.5 | M6深8 | 1/8" |
| 32 | 254 | 212 | 102 | 65 | 51 | 45 | 37 | 33.6 | 24*1.5 | M6深8 | 1/8" |
| 40 | 274 | 232 | 102 | 80 | 65 | 50 | 37 | 41.5 | 30*1.5 | M6深8 | 1/4" |
| 50 | 288 | 246 | 102 | 90 | 65 | 65 | 37 | 53 | 42*1.5 | M8深12 | 1/4" |
| 63 | 288 | 246 | 102 | 105 | 65 | 80 | 37 | 66 | 52*1.5 | M8深12 | 1/4" |
四、技術參數
工作氣壓0.2～0.7MPa，環境溫度5～80℃
| 缸徑 | 行程范圍 | 輸出力（N） | 空載運動速度(mm/s) | ||||
| 0.2MPa | 0.4MPa | 0.6MPa | 0.2MPa | 0.4MPa | 0.6MPa | ||
| 20 | 1-1000 | 62 | 125 | 188 | 600 | 800 | 1000 |
| 25 | 1-1000 | 98 | 196 | 294 | 600 | 700 | 900 |
| 32 | 1-2000 | 160 | 321 | 482 | 600 | 650 | 850 |
| 40 | 1-2500 | 251 | 502 | 753 | 550 | 600 | 800 |
| 50 | 1-2700 | 392 | 785 | 1177 | 550 | 600 | 750 |
| 63 | 1-2700 | 623 | 1246 | 1869 | 550 | 550 | 700 |
