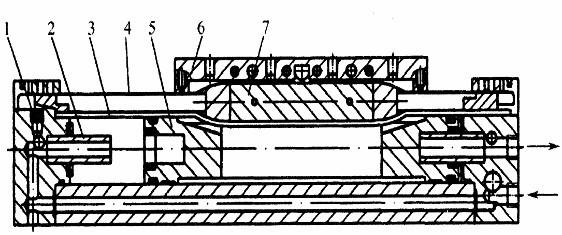

機械接觸式無桿氣缸，其結構如下圖3所示。在氣缸缸管軸向開有一條槽，活塞與滑塊在槽上部移動。為了防止泄漏及防塵需要，在開口部采用聚氨脂密封帶和防塵不銹鋼帶固定在兩端缸蓋上，活塞架穿過槽，把活塞與滑塊連成一體。活塞與滑塊連接在一起，帶動固定在滑塊上的執行機構實現往復運動。
機械接觸式無桿氣缸的結構和工作原理
這種氣缸的特點是：
1) 與普通氣缸相比，在同樣行程下可縮小1/2安裝位置;
2) 不需設置防轉機構;
3) 適用于缸徑10～80mm，最大行程在缸徑≥40mm時可達7m;
4) 速度高，標準型可達0.1～0.5m/s;高速型可達到0.3～3.0m/s。
其缺點是：
1) 密封性能差，容易產生外泄漏。在使用三位閥時必須選用中壓式;
2) 受負載力小，為了增加負載能力，必須增加導向機構。
以上信息由無桿氣缸廠家明發氣動提供。
