無桿氣缸應用介紹

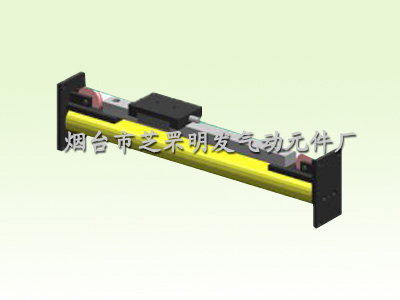

　　一個概念，三種選擇—關于帶導向板的活塞式無桿氣缸

　　現今無錫派爾森自動化機械有限公司能夠提供滑塊意斷問題的完整解決方案。設計面向當然可靠，高性能，易操作和工程優化。

　　位于系統中心的氣缸都有一種通用鋁制表面，三個面上帶燕尾槽，用于安裝支架，導軌等，此為系統主構件，所有模塊化的選擇都與之直接相聯。 系統模塊化

　　● 氣動驅動—為達到多用途和使用方便，將簡單控制與高性能相結合;往復運動和單一移動/傳遞應用，適合理想的點對點操作。

　　● 電動絲桿驅動力，準確的路徑和位置控制。

　　電動同步帶驅動—用于高速度、準確路徑和位置控制及更長的行程。

　　● 不同的導軌先項適用于各種準確定位的場合。

　　● 緊湊的設計方案，易于安裝和更新。

　　● 閥門和附件可直接裝配到驅動系統上。

　　● 安裝方式的多樣性確保其整體安裝之靈活。 OSP-P控制實例

　　在控制行程端部的應用中，中間位置也可以實現，2個3/2閥(常開)，控制著氣缸?？稍趦蓚€(gè)方向上分別調節速度。

　　在控制行程端部的應用中，中間位置也可實現，采用一種5/3閥(中部加壓)來控制氣缸，可在兩個方向上分別調節速度。

　　帶有氣動制動的快速/低速循環控制可在高速準確定位。在標準方向控制閥排氣處的3/2電磁閥及可調節的節氣閥，在活塞運動的兩個方向向上產生兩個替換速度。閥門控制制動在低速循環開始動作。

　　OSP-P應用實例

　　OSP—無桿線性氣缸為各種應用提供超大的靈活性。

　　● 活塞的市負載能力可應付無附加導軌時的高彎曲力。

　　● OSP-P機械式設計可使兩個氣缸同步動作。

　　● 采用外部導軌時，U型安裝可彌補平等偏差。

　　● 集成式導軌在要求高性能、易裝配和自由活動的應用中提供超理想的應用。

　　● 與多軸氣缸相結合組合，使系統性能優化。

　　應用領域：絲移印機、噴涂設備、飛刀切割裝置、送料機、吹塑機、吸塑機、編織袋切割、自動點膠機、包裝機械、橡膠機械、皮草機械、秧盤機、無紡布切割、 波峰焊接機等行業.
